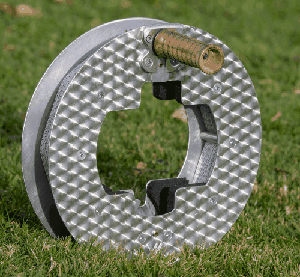

Lorsque je pratique le KAP, je souhaite pouvoir me déplacer facilement sur le terrain pour varier les cadrages mais sans contraintes d’équipement. Tout mon matériel, mise à part les cerfs-volants, doit donc tenir dans mon sac à dos. Les bobines rondes que je préfère utiliser sont par contre très encombrantes avec leurs poignées et ne rentraient pas dans ce sac. J’ai donc essayé de nombreuses solutions pour arriver à cette bobine que j’apprécie depuis un an. Les poignées sont montées et démontées en quelques secondes sans outils et sans risque de perdre des éléments. Pour le transport elles sont verrouillées en les glissant entre des blocs de mousse dense collés sur les faces intérieures des flasques et ne peuvent pas être égarées.

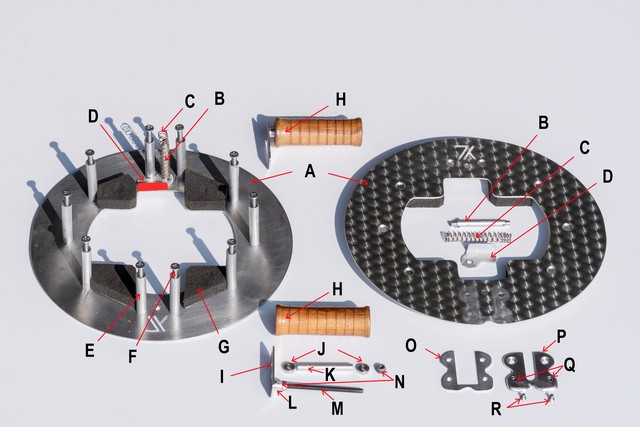

Ses composants :
1. (x2) Flasques en plaque d’aluminium d’un diamètre de 300 mm. Pour qu’ils soient le plus fin et léger possible, j’ai choisi du 2 mm d’épaisseur en nuance 7075 T6 qui est surtout utilisé en aéronautique mais un aluminium 2017A en 3 mm peut le remplacer. Ils peuvent aussi être en bois. Pour les personnaliser je leur ai appliqué un bouchonnage comme on en faisait sur les tableaux de bord des voitures de luxe des années 30.

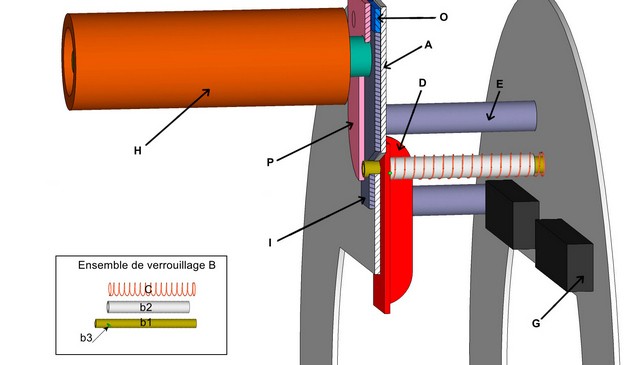

2. (x2) Ensembles de verrouillage. Ils sont composés d’un tube (b1) de 6 mm sur lequel coulisse un tube de 6 x 8 mm (b2). Ils sont traversés par un axe (b3) servant de butée au ressort (C), au tube coulissant (b2) et à l’équerre de verrouillage (D). La longueur du petit tube (b1) doit être égale à l’épaisseur des deux flasques + la longueur des colonnettes (E) + l’épaisseur de la plaquette de verrouillage + 1mm de sécurité coté plaquette de verrouillage. La longueur du tube coulissant doit laisser un jeu suffisant au petit tube (b1) pour qu’il soit affleurant à la face extérieure du flasque lorsque est reculé en position déverrouillage.
3. (x2) Ressorts de verrouillage. Ils doivent coulisser librement sur le tube 6 x 8. Ils sont en appui entre le flasque (A) et l’axe (b3).
4. (x2) Équerres de verrouillage. Lorsque qu’on les pousse, elles déplacent l’axe (b3) faisant reculer l’ensemble de verrouillage (B) et libèrent la plaquette de verrouillage (I). Pour leur utilisation sur le terrain ou le rangement dans le sac, on les fait pivoter de 90° derrière les flasques pour interdire toute manipulation involontaire.
5. (x10) Colonnettes de maintien des flasques en rond d’aluminium 11 mm, taraudées à M6 à chaque extrémité. De longueur 60mm pour ma bobine elles permettent d’enrouler 500m de ligne Black Line 65kg. Peuvent être remplacés par des manchons filetés disponibles dans les magasins de bricolage.
6. (x20) Vis tête fraisée M6.
7. (x8) Blocs de mousse dense. Ils sont collés à l’intérieur des flasques et leur épaisseur est adaptée pour ne laisser qu’un espace inférieur au diamètre des poignées et assurer le maintien des poignées en position de transport.
8. (x2) Poignées en bois mais peuvent être différentes.
9. (x2) Plaquettes de verrouillage des poignées découpées dans le même aluminium que les flasques. Elles ont un perçage 6,5 mm dans lequel vient le tube (b1) qui assure le verrouillage.
10. (x4) Roulements à billes des poignées 6x12x4.
11. (x2) Tubes entretoise des roulements, en aluminium 6x8 mm.
12. (x2) Entretoises de poignée pour écarter le roulement du flasque.
13. (x2) Vis tête fraisée de poignée. M6, longueur 90mm et classe 10.9 pour gagner en résistance.
14. (x4) Écrous frein M6.
15. (x2) Entretoises de plaquette de verrouillage sur les flasques. En aluminium, elles doivent avoir une épaisseur supérieure de 0.5 à 1 mm aux plaquettes de verrouillage (I) pour que celles-ci puissent coulisser librement.
16. (x2) Glissières de plaquette de verrouillage en aluminium de 3mm pour résister aux efforts que l’on applique sur la poignée. Elles sont maintenues sur les flasques, ainsi que les entretoises (O), par 2 vis des colonnettes (E) et par 2 vis tête fraisée M4 (R).
17. (x4) Insert épaulé M4.
18. (x4) Vis tête fraisée M4.
